Telha metálica

Máquina perfiladeira de telha única

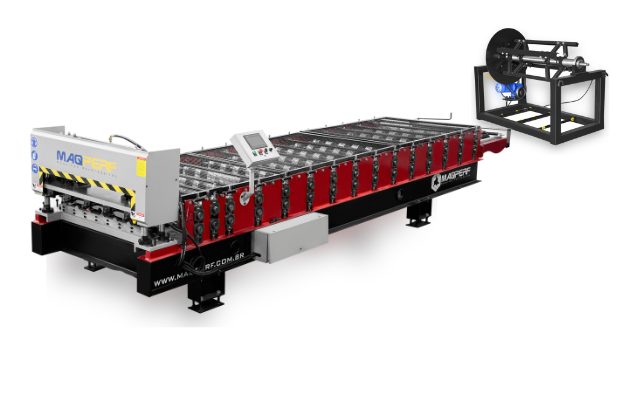

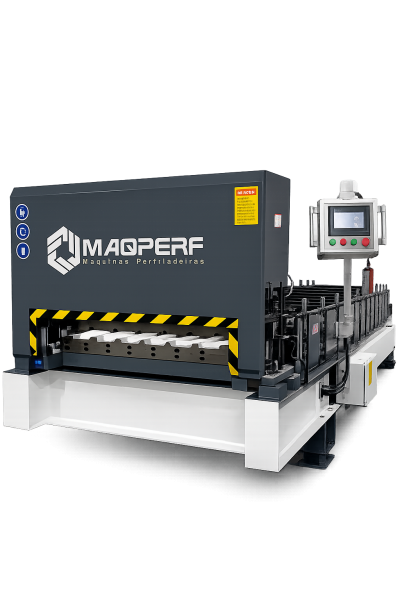

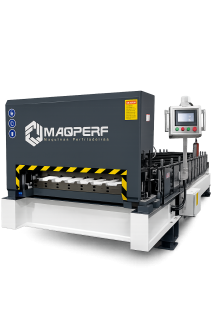

Máquina perfiladeira para fabricação de telha metálica.

Acompanha este equipamento:

01 Conjunto DESBOBINADOR ELÉTRICO MOTORIZADO 10,0 TON
(funcionamento automatizado);
01 Conjunto MÁQUINA COM IMPONENTE ESTRUTURA;
01 Conjunto ROLETES EM AÇO SAE 1045 + REVESTIMENTO 100% CROMO DURO;
01 Conjunto COMANDO 100% AUTOMATIZADO COM TELA TOUCH-SCREEN COLORIDA
(Operação em modo automático com diversas quantidades de trabalho);
01 Conjunto SISTEMA DE TRAÇÃO POR CORRENTES ASA80;
01 Conjunto GUILHOTINA HIDRÁULICA COM DOIS CILINDROS;
01 Conjunto FACA DE CORTE EM AÇO VC131 COM TRATAMENTO;
01 Conjunto UNIDADE HIDRÁULICA;
01 Conjunto FACA DE REFILO (para fabricação de telha sanduiche);
01 Conjunto FACA SLITTER MESA DE ENTRADA DE CHAPA
(para corte e troca rápida e segura de bobina);
01 Conjunto ACABAMENTO DE BORDA
01 Conjunto GRADE DE PROTEÇÃO EM TODO EQUIPAMENTO
(para segurança operador);
01 MAQPERF QUOTE;

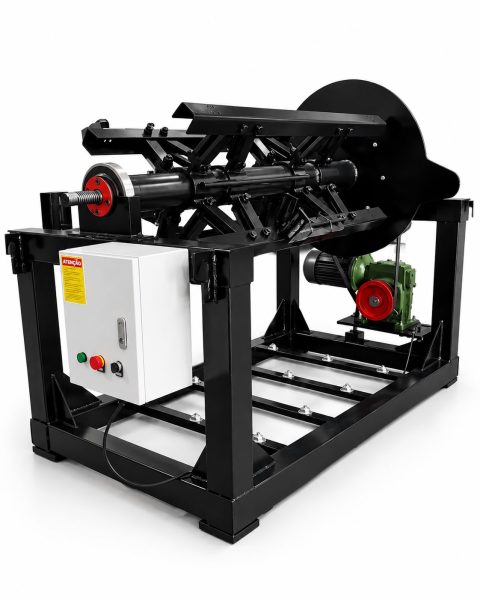

DESBOBINADOR MOTORIZADO:
Desbobinamento motorizado, com operação automática, regulagem para se a adequar aos diferentes raios interno das bobinas, com capacidade até 10,0 Toneladas standard;

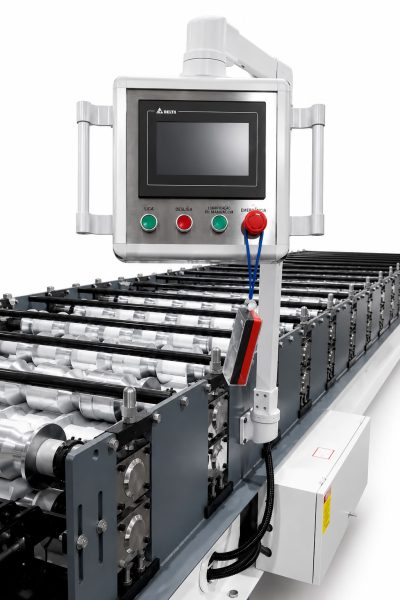

SISTEMA DE AUTOMAÇÃO:

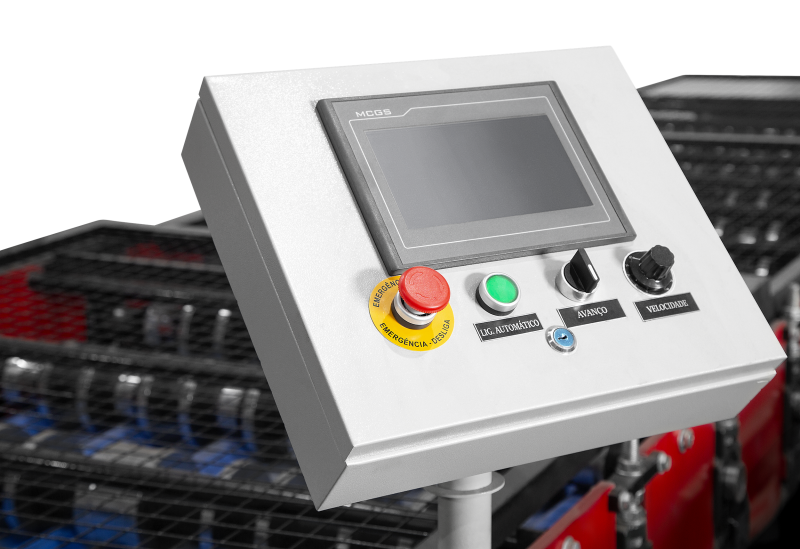

Constituído por painel de comando automático, com tela touch-screen colorida, no qual o operador pode fazer diversas programações de tamanhos e quantidades diferentes com simples manuseio, garantindo uma produção moderna, rápida e precisa.

CONJUNTO MÁQUINA:
Conjunto máquina fabricado em uma imponente estrutura.

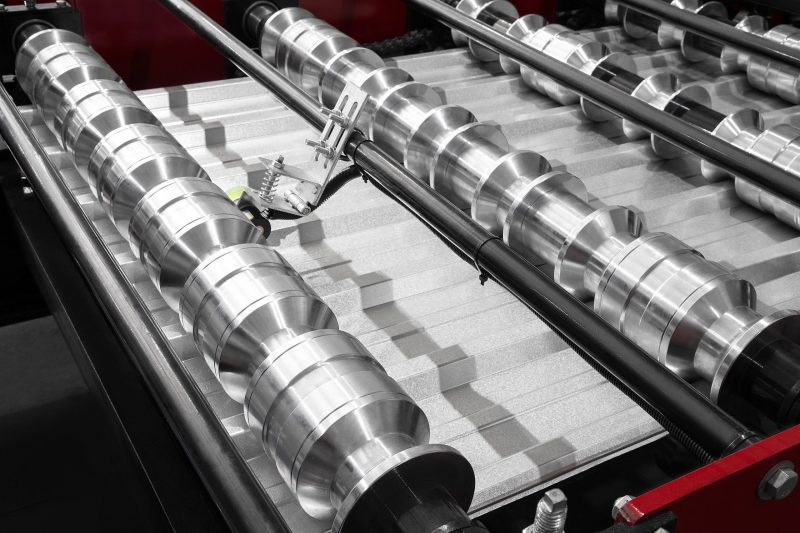

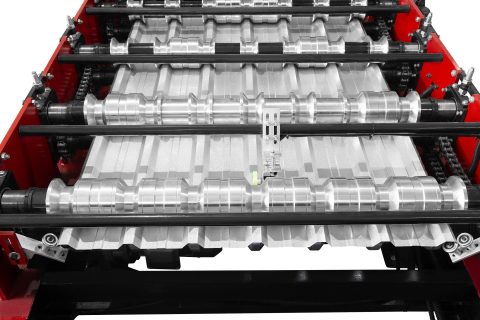

Dotada de roletes de conformação fabricados em Aço SAE 1045 com revestimento 100% em cromo duro, garantindo
maior vida útil, menor degaste aos rolos e excelente acabamento as peças conformadas.

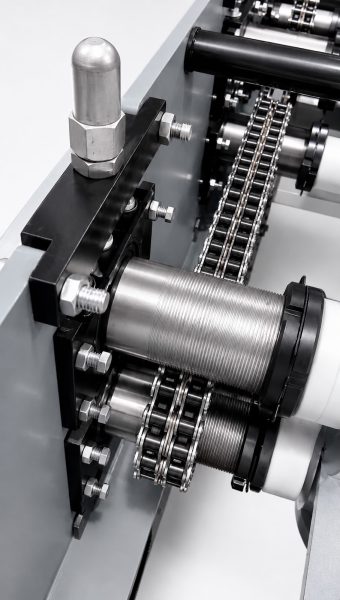

Transmissão através de correntes ASA80.

SISTEMA DE CORTE:

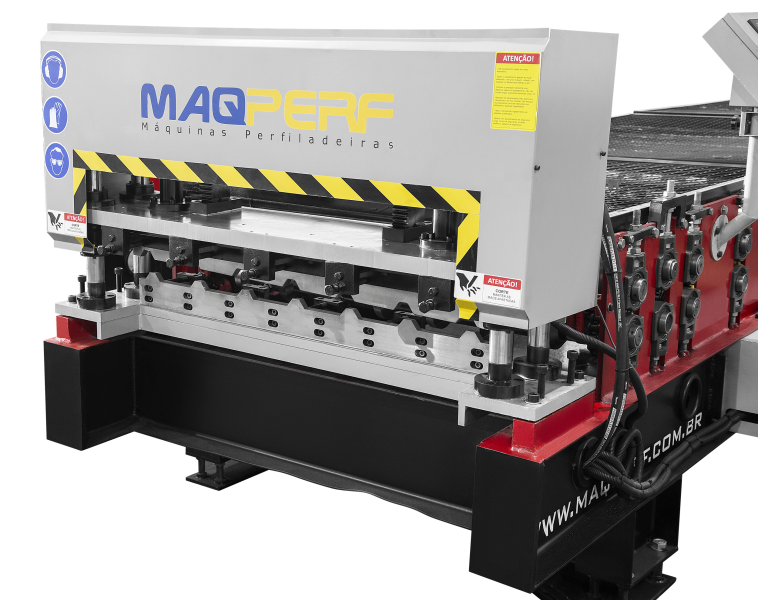

Sistema automático de corte por guilhotina hidráulica, acionada automaticamente através do comando da máquina.
Incluso um conjunto de faca em aço VC131 com tratamento.

FACA DE REFILO:
Sistema de corte da telha para produção de telha sanduíche.

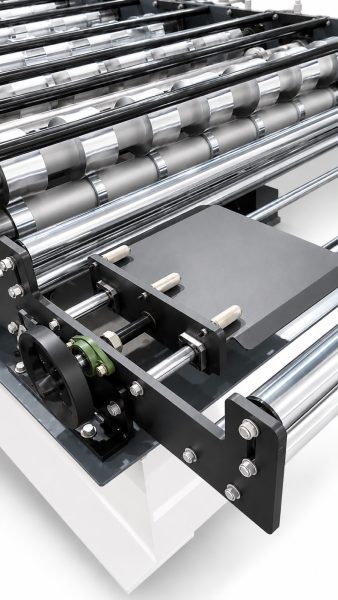

FACA SLITTER NA MESA DE ENTRADA DE CHAPA:
Conjunto de faca posicionado na mesa de entrada da maquina, com função de corte rápido e seguro da chapa para troca de bobina.

GRADE DE PROTEÇÃO OPERADOR:
Conjunto de grade de proteção sobre o sistema de conformação (rolos, roletes, engrenagens, correntes, etc.) e guilhotina para proteção do operador.

MAQPERF QUOTE
Programa de computador para elaboração de orçamentos e pedido de produção interna;

*Importante! Este equipamento produz UM modelo de perfil.

Especificações técnicas

COMPRIMENTO: 12000,0 mm (Instalada)

LARGURA: 1600,0 mm

ALTURA: 1400,0 mm

PRODUTIVIDADE: 8,0 à 15,0 m/m

ESPESSURA DA CHAPA: 0,35 à 0,70 mm

LARGURA DA CHAPA: 1200,0 mm
